PADEL に LaTeXの命令を書く

pad2tex で LaTeX形式に変換する場合、パラメータ変数 texmode  を latex または verbatim のいずれかに設定す ることで、PADEL に書かれた文字列を LaTeXの命令として LaTeXに処理させ るか、PADEL に書いたとおりに出力するかを選択できる。 デフォルトは verbatim で、PADEL の文字がそのままPAD図に出力される。 latex を指定した場合、

    /* pad2ps: texmode = latex */
    {
        /* pad2ps: message = $\sqrt{2}$ を求める */
        $ x = 1 $
        while ( $ | x^{2} - 2 | > 0.0001 $) {
            $ \displaystyle x = x - \frac{x^{2} - 2}{2 x} $
        }
    }

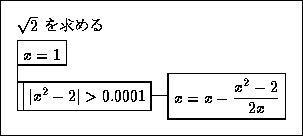

と書いて、次のPAD図を描くことができる。

逆に、verbatim を指定した場合の結果は次のようになる。
